আল্ট্রাসনিক ফ্লো মিটারে-ক্ল্যাম্পের গঠন
আল্ট্রাসনিক ফ্লো মিটারে-ক্ল্যাম্পের গঠন
অতিস্বনক ফ্লো মিটারে ক্ল্যাম্প-আক্রমণাত্মক প্রবাহ পরিমাপের সরঞ্জামগুলির অন্তর্গত এবং বিভিন্ন পাইপলাইন তরলগুলির প্রবাহ পর্যবেক্ষণে ব্যাপকভাবে ব্যবহৃত হয়। এর প্রধান সুবিধার মধ্যে রয়েছে যে এতে পাইপলাইন কাটা বা পরিবর্তন করার প্রয়োজন হয় না, যার ফলে ইনস্টলেশন খরচ এবং রক্ষণাবেক্ষণের অসুবিধা হ্রাস পায়। ফ্লো মিটারে অতিস্বনক বাতা প্রবাহের বেগ পরিমাপ করতে তরলে অতিস্বনক সংকেতের প্রচারের সময়ের পার্থক্য ব্যবহার করে।
ফ্লো মিটার অতিস্বনক ক্ল্যাম্প ক্ল্যাম্পের মাধ্যমে পাইপলাইনের বাইরের অতিস্বনক সেন্সরগুলিকে ঠিক করে। ডিজাইনের সময়, এটি নিশ্চিত করা প্রয়োজন যে ক্ল্যাম্পগুলি বিভিন্ন ব্যাস এবং উপকরণের পাইপলাইনগুলিতে দৃঢ়ভাবে ক্ল্যাম্প করতে পারে। সেন্সরগুলিতে সাধারণত একটি ট্রান্সমিটার এবং একটি রিসিভার অন্তর্ভুক্ত থাকে এবং অতিস্বনক সংকেত এবং পরিমাপের নির্ভুলতার প্রচারের পথটি অপ্টিমাইজ করার জন্য তাদের ইনস্টলেশনের অবস্থানগুলি যুক্তিসঙ্গতভাবে কনফিগার করা দরকার।
এর সমর্থন এবং ফিক্সিং ডিভাইসঅতিস্বনক প্রবাহ মিটারক্ল্যাম্প অন সাধারণত জারা-প্রতিরোধী এবং উচ্চ-তাপমাত্রা-প্রতিরোধী উপাদান ব্যবহার করে বিভিন্ন পরিবেশগত অবস্থার সাথে খাপ খাইয়ে নেওয়ার জন্য তৈরি করা হয়। উপরন্তু, ইনস্টলেশনের সময় সেন্সরগুলির সুনির্দিষ্ট প্রান্তিককরণ সক্ষম করার জন্য এবং বিভিন্ন ব্যাসের পাইপলাইনের সাথে খাপ খাইয়ে নেওয়ার জন্য সমন্বয় প্রক্রিয়াগুলি ডিজাইন করা প্রয়োজন। অতিস্বনক সংকেতগুলির সঠিক সংক্রমণ এবং প্রক্রিয়াকরণ নিশ্চিত করার জন্য সেন্সরগুলি দক্ষ বৈদ্যুতিক সংযোগ এবং সংকেত প্রক্রিয়াকরণ সিস্টেমের সাথে ডিজাইন করা উচিত। একই সময়ে, বিদ্যুৎ খরচ এবং তাপ ব্যবস্থাপনার মতো দিকগুলিতে সার্কিট ডিজাইনের ক্রমাগত অপ্টিমাইজেশন প্রয়োজন হয় যাতে বিদ্যুৎ খরচ কমানো যায় এবং সিস্টেমের দ্বারা উৎপন্ন তাপ কার্যকরভাবে পরিচালনা করা যায়।গঠনআল্ট্রাসোনিক ফ্লো মিটারে ক্ল্যাম্প-চিত্র 3.5 এ দেখানো হয়েছে।

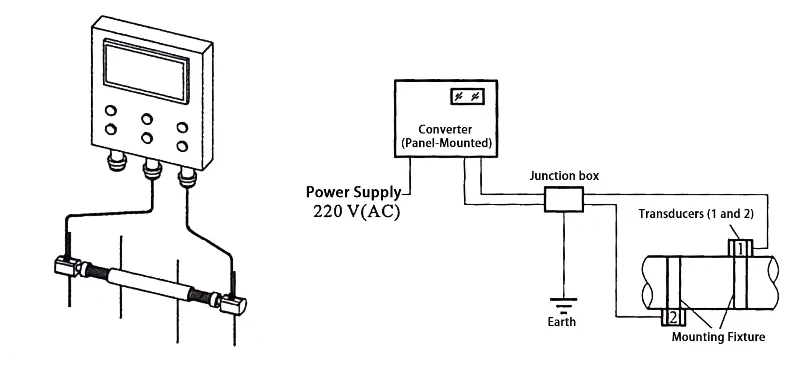

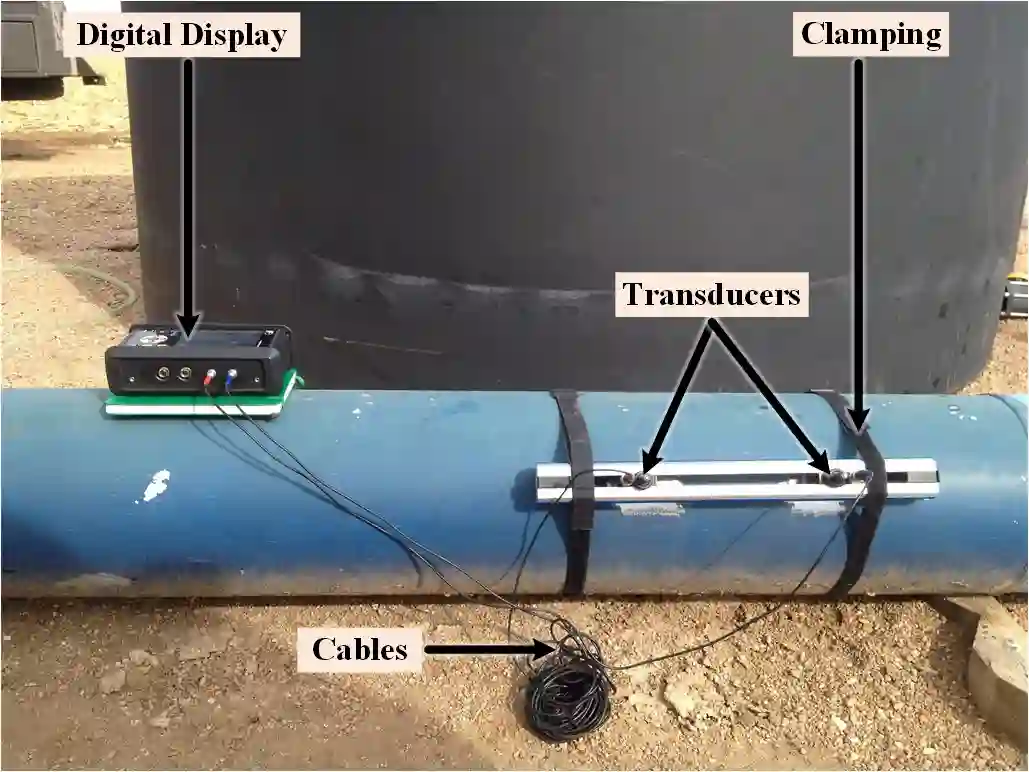

চিত্র 3.5 আল্ট্রাসনিক ফ্লো মিটারে ক্ল্যাম্পের{1}}স্ট্রাকচার ডায়াগ্রাম
অতিস্বনক ফ্লো মিটারে ক্ল্যাম্প-এক ধরনের ফ্লো মিটার। এর সনাক্তকরণ প্রোবগুলিকে পাইপলাইনের ভিতরে প্রবাহিত মাঝারিটির সাথে যোগাযোগ করতে হবে না; তরল বেগ পরিমাপ অর্জনের জন্য অতিস্বনক প্রযুক্তি ব্যবহার করার জন্য তাদের শুধুমাত্র পাইপলাইনের বাইরের পৃষ্ঠের সাথে সংযুক্ত করা প্রয়োজন।
সাধারণভাবে বলতে গেলে, মানইনস্টলেশন প্রভাবফ্লো মিটারে অতিস্বনক ক্ল্যাম্পের জন্য t পদ্ধতি হল V- পদ্ধতি। ইনস্টলেশনের সময়, দুটি সনাক্তকরণ প্রোবকে অনুভূমিকভাবে সারিবদ্ধ করা প্রয়োজন, এবং দুটি সনাক্তকরণ প্রোব দ্বারা গঠিত সরল রেখাটি অবশ্যই পাইপলাইন অক্ষের সমান্তরাল হতে হবে। যাইহোক, যেহেতু ফ্লো মিটার আল্ট্রাসনিকের ক্ল্যাম্পের দুটি সনাক্তকরণ প্রোব আলাদা, পাইপলাইনে সনাক্তকরণ প্রোবগুলি ঠিক করার সময়, সেগুলি সাধারণত আলাদাভাবে স্থির করা হয়। অতএব, দুটি সনাক্তকরণ প্রোব দ্বারা গঠিত সরলরেখাটি পাইপলাইনের অক্ষের সমান্তরাল কিনা তা সুনির্দিষ্টভাবে নিয়ন্ত্রণ করা প্রায়শই অসম্ভব, যা ইনস্টলেশনের পরে দুটি সনাক্তকরণ প্রোবের অবস্থানে নির্দিষ্ট ত্রুটির দিকে পরিচালিত করে, সনাক্তকরণের সঠিকতাকে প্রভাবিত করে।
FAQ

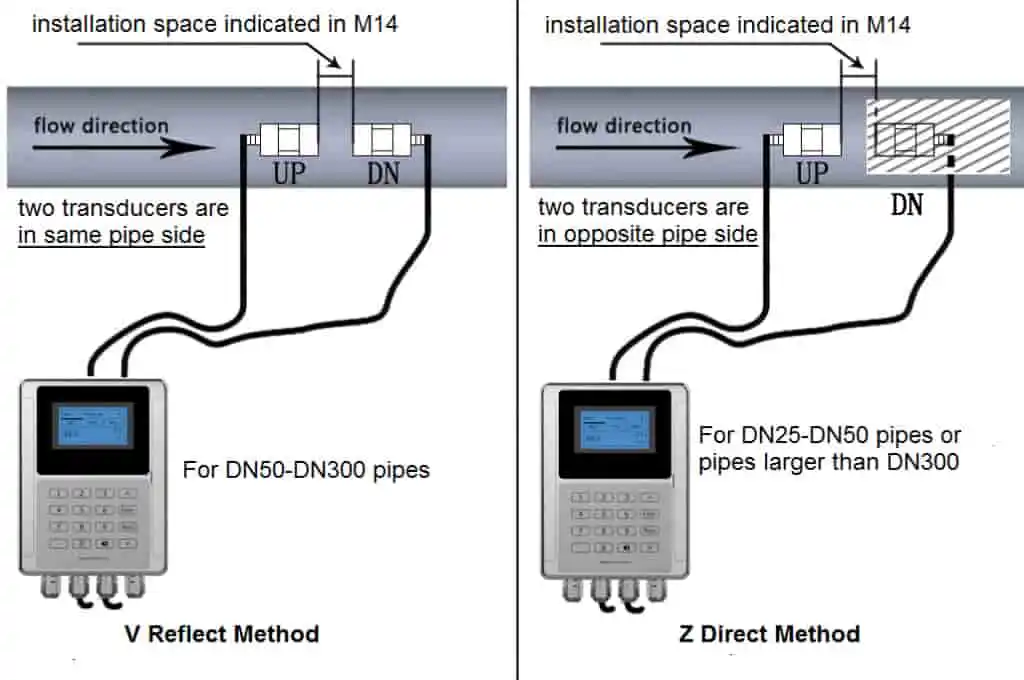

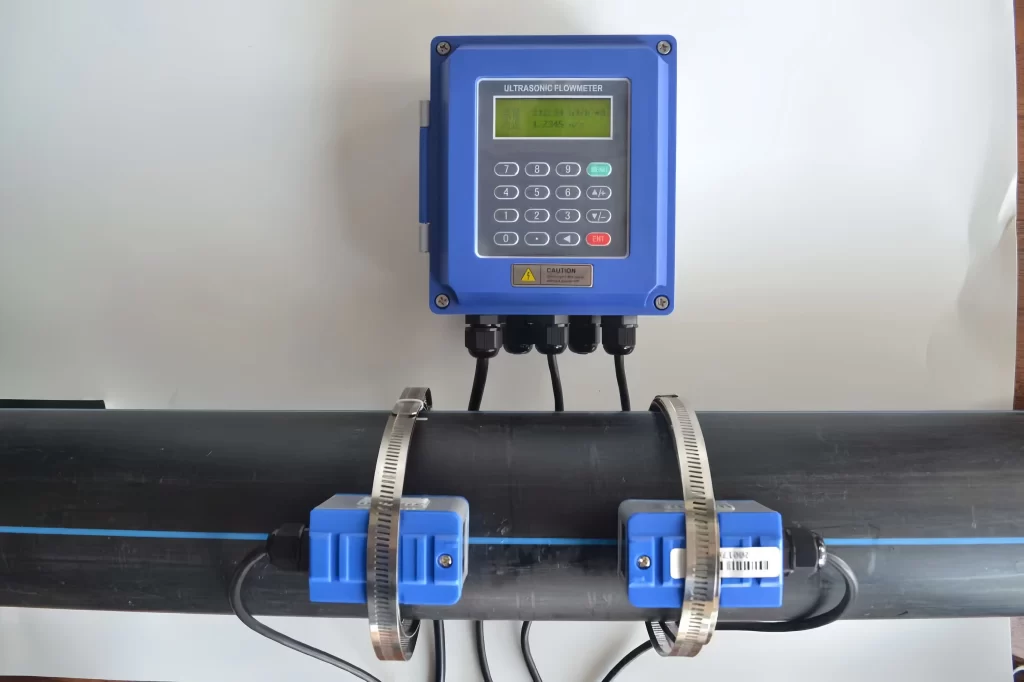

প্রশ্ন: অতিস্বনক ফ্লো মিটার ইনস্টলেশনে ভি-পদ্ধতি এবং ক্ল্যাম্পে-জেড-পদ্ধতির মধ্যে পার্থক্য কী?
A: The V-method mounts both transducers on the same side of the pipe, with the ultrasonic signal reflecting once off the opposite wall (suitable for small to medium pipes, 20-300 mm diameter, providing stronger signals). The Z-method places transducers on opposite sides, with a direct path across the pipe (used for larger pipes, >100 মিমি, মোটা-প্রাচীরযুক্ত বা ক্ষয়কারী উপাদানের জন্য ভাল কিন্তু দুর্বল সংকেত)।
প্রশ্ন: V-পদ্ধতি ব্যবহার করে অতিস্বনক ফ্লো মিটারে ইনস্টলেশন মিসলাইনমেন্ট কীভাবে ক্ল্যাম্প-এর নির্ভুলতাকে প্রভাবিত করে?
উত্তর: ট্রান্সডুসারের ব্যবধান, কোণ বা সমান্তরালতার মধ্যে মিস্যালাইনমেন্ট পথের দৈর্ঘ্যের ত্রুটি, সংকেত ক্ষয়, এবং কম SNR সৃষ্টি করে, যার ফলে TOF (সময়-এর-ফ্লাইটের) বিচ্যুতি এবং প্রবাহ পরিমাপের ত্রুটি 1-5% বা তার বেশি হয়৷ V- পদ্ধতির নির্ভরযোগ্যতার জন্য সুনির্দিষ্ট প্রান্তিককরণ গুরুত্বপূর্ণ।
প্রশ্ন: অতিস্বনক ফ্লো মিটারে পোর্টেবল ক্ল্যাম্প- গঠনের মূল উপাদানগুলি কী কী?
উত্তর: প্রধান উপাদানগুলির মধ্যে রয়েছে পেয়ার করা অতিস্বনক ট্রান্সডুসার (ট্রান্সমিটার/রিসিভার), মাউন্টিং ক্ল্যাম্প বা স্ট্র্যাপ, অ্যাকোস্টিক যোগাযোগের জন্য কাপলিং জেল, হ্যান্ডহেল্ড বা ওয়াল{0}} ডিসপ্লে সহ মাউন্ট করা ট্রান্সমিটার, সিগন্যাল প্রসেসিং ইলেকট্রনিক্স এবং বহনযোগ্যতার জন্য রিচার্জেবল ব্যাটারি।
প্রশ্ন: আল্ট্রাসোনিক ফ্লো মিটারে ক্ল্যাম্প-তে অ্যাকোস্টিক সিমুলেশনের জন্য সাধারণত কোন সফ্টওয়্যার ব্যবহার করা হয়?
উত্তর: COMSOL মাল্টিফিজিক্স অ্যাকোস্টিক মডিউলটি তরঙ্গ প্রসারণ, পাইজোইলেকট্রিক ট্রান্সডুসার, তরল-গঠন সংযোগ, এবং অতিস্বনক ফ্লো মিটারে ক্ল্যাম্পে ট্রানজিট-টাইম সিমুলেশন- মডেলিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
প্রশ্ন: অতিস্বনক ফ্লো মিটারে নন-ইনভেসিভ ক্ল্যাম্প-তে ট্রানজিট-সময় নীতির সুবিধাগুলি কী কী?
উত্তর: ট্রানজিট-সময় পরিষ্কার তরল, দ্বিমুখী পরিমাপ, কোনো চলমান অংশ, কম রক্ষণাবেক্ষণ এবং কণা ছাড়াই কাজ করার জন্য উচ্চ নির্ভুলতা (±1%) অফার করে (ডপলারের বিপরীতে, যার জন্য স্থগিত কঠিন/বুদবুদ প্রয়োজন এবং কম নির্ভুলতা রয়েছে)।
