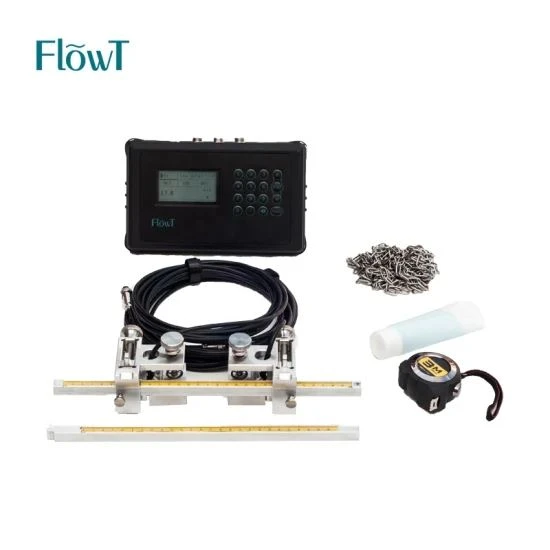

অতিস্বনক ফ্লো মিটারে হ্যান্ডহেল্ড ক্ল্যাম্প-প্রধানত একটি হ্যান্ডহেল্ড ফ্লো মিটার হোস্ট, ট্রান্সডুসার, মাউন্টিং উপাদান এবং একটি সিগন্যাল প্রসেসিং ইউনিট (ফ্লো কম্পিউটার) এর উপর ক্ল্যাম্প- থাকে। এর কাজের নীতিটি নিম্নরূপ: ট্রান্সডিউসার বৈদ্যুতিক শক্তিকে শব্দ তরঙ্গে রূপান্তরিত করে এবং পরিমাপ করা তরলে প্রেরণ করে; রিসিভার প্রতিফলিত শব্দ তরঙ্গ সংকেত ক্যাপচার করে, যা তারপর ইলেকট্রনিক সার্কিটরি দ্বারা পরিবর্ধিত হয় এবং প্রবাহের হারের সাথে সামঞ্জস্যপূর্ণ বৈদ্যুতিক সংকেতে রূপান্তরিত হয়। এই সংকেতটি তারপরে ডেটা প্রদর্শন এবং ক্রমবর্ধমান গণনার জন্য প্রদর্শন এবং একীকরণ যন্ত্রে প্রেরণ করা হয়, এইভাবে প্রবাহ সনাক্তকরণ এবং পরিমাপ সম্পূর্ণ করে। সাইটের ইনস্টলেশন পরিবেশ, পাইপ উপাদান এবং আস্তরণের উপাদান, পাইপ পরামিতি, ট্রান্সডুসার ইনস্টলেশন এবং অবস্থান এবং বাহ্যিক হস্তক্ষেপের মতো বিষয়গুলি এই ফ্লো মিটারের পরিমাপের সঠিকতাকে প্রভাবিত করতে পারে।
আল্ট্রাসনিক ফ্লো মিটারে হ্যান্ডহেল্ড ক্ল্যাম্প-তে ইনস্টলেশন পরিবেশের প্রভাব
1.1 আপস্ট্রিম এবং ডাউনস্ট্রীম স্ট্রেইট পাইপ সেকশন
সাইটে - ইনস্টলেশন এবং ব্যবহারের সময়, পরিমাপ প্রায়ই প্রয়োজনীয়তা পূরণ করে এমন একটি অবস্থান খুঁজে পাওয়ার অক্ষমতা দ্বারা প্রভাবিত হয়৷ উদাহরণ হিসাবে একটি DN300 স্টিলের পাইপ নিলে, যদি আদর্শ সোজা পাইপের অংশের দৈর্ঘ্য পাইপের ব্যাসের (আপস্ট্রিম) 10 গুণ এবং পাইপের ব্যাসের (ডাউনস্ট্রিম) 5 গুণ হয়, তবে অতিস্বনক ফ্লো মিটারে ক্ল্যাম্প-কে বিভিন্ন অবস্থানে স্ট্যান্ডার্ড অবস্থানে ইনস্টল করা একটি ইলেক্ট্রোম্যাগনেটিক ফ্লো মিটারের সাথে তুলনা করা হয়।
ফলাফলগুলি দেখায় যে অপর্যাপ্ত সোজা পাইপ বিভাগগুলি উল্লেখযোগ্য পরিমাপের ত্রুটির দিকে পরিচালিত করে। যখন আপস্ট্রিম সোজা পাইপ বিভাগ অপর্যাপ্ত হয়, যেমন একটি কনুই বা ভালভের পরে ইনস্টল করা হলে, এটি সাধারণত একটি ইতিবাচক ত্রুটি দেখায় এবং ত্রুটির মান তুলনামূলকভাবে বড়।
অতিস্বনক ফ্লো মিটারে হ্যান্ডহেল্ড ক্ল্যাম্প-একটি বেগ-টাইপ ফ্লো মিটার। তরল স্থায়িত্ব যত বেশি হবে, মাপা গড় প্রবাহ বেগ প্রকৃত মানের কাছাকাছি হবে। অতএব, যদি শর্ত অনুমতি দেয়, আপস্ট্রিম এবং ডাউনস্ট্রিম সোজা পাইপ বিভাগগুলি যতটা সম্ভব দীর্ঘ হওয়া উচিত।
1.2 তরল প্রবাহ বেগ
পাইপের তরল প্রবাহের বেগ পরিমাপের নির্ভুলতাকে প্রভাবিত করে এমন একটি মূল কারণ। পরীক্ষাগুলি দেখায় যে যখন পাইপ রেনল্ডস সংখ্যা 2320 ছাড়িয়ে যায়, তখন তরলটি অশান্ত অবস্থায় থাকে; 2320 এর নিচে, এটি ল্যামিনার প্রবাহ। মিটারিং শিল্প সাধারণত উচ্চ এবং নিম্ন প্রবাহ বেগের মধ্যে বিভাজন বিন্দু হিসাবে 0.3 m/s ব্যবহার করে। এটি সুপারিশ করা হয় যে ফ্লো মিটার 0.3 m/s এর উপরে প্রবাহ বেগে কাজ করে; এই মানের নিচে, ফ্লো মিটারের নির্ভুলতা নিশ্চিত করা যায় না।
2. আল্ট্রাসোনিক ফ্লো মিটারে হ্যান্ডহেল্ড ক্ল্যাম্প{1}}তে পাইপ প্যারামিটারের প্রভাব
2.1 প্যারামিটার সেটিংস৷
স্থির পাইপ অবস্থার অধীনে, ইনপুট পাইপ ব্যাস পরামিতি সমন্বয়. পাইপ ব্যাসের ইনপুট ত্রুটি পরিমাপের ফলাফল ত্রুটির সরাসরি সমানুপাতিক। যখন প্রকৃত পাইপের প্রাচীর বেধ 12 মিমি হয়, তখন পাইপের প্রাচীরের বেধের ইনপুট প্যারামিটার পরিবর্তন করা দেখায় যে পাইপের দেয়ালের বেধের ইনপুট ত্রুটিটি পরিমাপের ফলাফলের ত্রুটির সাথে সরাসরি সমানুপাতিক।
2.2 পাইপ উপাদান এবং আস্তরণের
যদি পাইপ উপাদান বা আস্তরণের পরামিতিগুলি ভুলভাবে প্রবেশ করানো হয়, তাহলে এটি ট্রান্সডুসার ইনস্টলেশন দূরত্বের গণনায় বিচ্যুতি ঘটাবে, যার ফলে শব্দ তরঙ্গের ঘটনা কোণে ত্রুটি দেখা দেয়, পরিমাপের নির্ভুলতা হ্রাস পায় এবং গুরুতর ক্ষেত্রে এমনকি সংকেত গ্রহণে বাধা দেয়। পরীক্ষাগুলি দেখায় যে পরিমাপের উপর পাইপের আস্তরণের প্রধান প্রভাব হল প্রকৃত প্রবাহ ব্যাসের পরিবর্তন। আস্তরণের উপস্থিতি পাইপের কার্যকরী ক্রস-বিভাগীয় ক্ষেত্রকে হ্রাস করে, যার ফলে প্রবাহ বেগ থেকে গণনা করা প্রবাহ হার মান অনুরূপ হ্রাস পায়। অতএব, আস্তরণের বেধ পরিমাপের সময় বিবেচনা করা আবশ্যক। পরিমাপের উপর পাইপ উপাদান এবং আস্তরণের প্রভাব বিভিন্ন মিডিয়াতে শব্দ তরঙ্গ প্রচারের গতির পার্থক্য থেকে উদ্ভূত হয়। যদি উপাদানটির প্রকৃত শব্দের গতি সেট শব্দের গতির চেয়ে বেশি হয় তবে পরিমাপের ফলাফলটি ছোট হবে; বিপরীতভাবে, এটি বড় হবে।
আল্ট্রাসনিক ফ্লোমিটারে হ্যান্ডহেল্ড ক্ল্যাম্প-তে ট্রান্সডুসার ইনস্টলেশন এবং অবস্থানের প্রভাব
বিভিন্ন ট্রান্সডুসার ইনস্টলেশন পদ্ধতি অনুসারে, এগুলিকে Z-পদ্ধতি এবং V-পদ্ধতিতে ভাগ করা যায়। অনুশীলন দেখায় যে, সিগন্যাল গ্রহণকে প্রভাবিত না করে, V-পদ্ধতির পরিমাপের নির্ভুলতা Z-পদ্ধতির থেকে উচ্চতর। এটি কারণ V-পদ্ধতি ইনস্টলেশনটি সুনির্দিষ্ট ট্রান্সডুসার পজিশনিং সহজতর করে, তাই এর পরিমাপ ত্রুটি প্রধানত তরল বৈশিষ্ট্য এবং পাইপ পরামিতি থেকে আসে। যদিও Z- পদ্ধতিতে একটি শক্তিশালী শব্দ তরঙ্গ সংকেত রয়েছে, ট্রান্সডুসার পজিশনিং আরও কঠিন। যখন তরল বন্টন অসম হয় এবং যন্ত্রের সামনের প্রান্তে সোজা পাইপ অংশটি ছোট হয়, তখন তরল অস্থিরতার কারণে সৃষ্ট ত্রুটিগুলি কাটিয়ে উঠতে মাল্টি-বিন্দু পরীক্ষার জন্য একটি মাল্টি{10}}চ্যানেল আল্ট্রাসনিক ফ্লোমিটার ব্যবহার করা যেতে পারে৷
3.1 ইনস্টলেশন দূরত্ব
অতিস্বনক ফ্লোমিটার ট্রান্সডুসারের ইনস্টলেশন ত্রুটি পরিমাপের ফলাফলগুলিকে উল্লেখযোগ্যভাবে প্রভাবিত করে এবং নির্দিষ্ট মাত্রা অনুযায়ী কঠোরভাবে ইনস্টল করা আবশ্যক। উদাহরণস্বরূপ, একটি DN300mm পাইপলাইনে ট্রান্সডুসার ইনস্টল করার জন্য V-পদ্ধতি ব্যবহার করে, ব্যবধান বিচ্যুতি এবং পরিমাপের ত্রুটির মধ্যে সম্পর্ক ট্রান্সডুসার ইনস্টলেশন দূরত্ব পরিবর্তন করে পরীক্ষা করা হয়েছিল।
অতএব, ট্রান্সডুসার ইনস্টলেশন দূরত্বের বিচ্যুতি পরিমাপের ত্রুটির উপর একটি উল্লেখযোগ্য প্রভাব ফেলে, তাই বিচ্যুতিটি সম্ভাব্য ক্ষুদ্রতম সীমার মধ্যে নিয়ন্ত্রণ করা উচিত।
