কিভাবে জলের জন্য অতিস্বনক ফ্লো মিটার ক্যালিব্রেট করা যায়

জলের জন্য অতিস্বনক ফ্লো মিটারে একটি ক্ল্যাম্প- ক্যালিব্রেট করার জন্য সঠিক পাইপ প্যারামিটার প্রবেশ করানো, ট্রান্সডুসার বসানো যাচাই করা এবং একটি রেফারেন্স স্ট্যান্ডার্ডের সাথে রিডিং তুলনা করা প্রয়োজন৷ বেশিরভাগ ইনস্টলেশন আনুষ্ঠানিক ক্রমাঙ্কন ছাড়াই 1-3% নির্ভুলতা অর্জন করে, তবে সাইটের প্রক্রিয়া ক্রমাঙ্কন প্রয়োজনে এটিকে 0.5% এ উন্নত করতে পারে।

প্রক্রিয়াটি প্রথাগত ইনলাইন মিটার থেকে আলাদা কারণ অতিস্বনক ফ্লোমিটার ট্রান্সডুসারগুলি বাহ্যিকভাবে মাউন্ট করে এবং অ্যাকোস্টিক কাপলিং গুণমান এবং পাইপ জ্যামিতি পরিমাপের উপর ব্যাপকভাবে নির্ভর করে। এই নির্দেশিকা উভয় প্যারামিটার-ভিত্তিক সেটআপ এবং রেফারেন্স-ভিত্তিক ক্রমাঙ্কন পদ্ধতিগুলিকে জল প্রয়োগের জন্য নির্দিষ্ট করে৷

ক্ল্যাম্পের জন্য ক্যালিব্রেশন বনাম কনফিগারেশন বোঝা{1}}আল্ট্রাসোনিক ফ্লো মিটারে

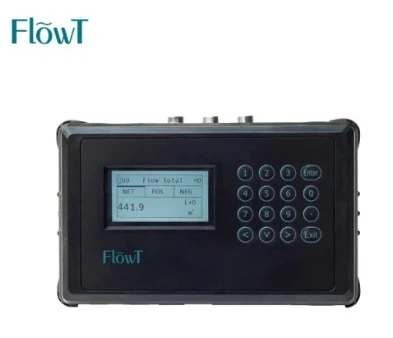

অতিস্বনক ফ্লো মিটার উপর বাতাs দুটি স্বতন্ত্র নির্ভুলতা প্রক্রিয়া ব্যবহার করে যা প্রায়শই বিভ্রান্ত হয়। প্যারামিটার কনফিগারেশন ফ্লোমিটারের ট্রান্সমিটারে পাইপের ব্যাস, প্রাচীরের বেধ, উপাদান এবং তরল বৈশিষ্ট্যগুলি প্রবেশ করা জড়িত। এই গাণিতিক সেটআপটি মিটারকে পাইপের প্রাচীর এবং জলের মধ্য দিয়ে ভ্রমণ করা অতিস্বনক সংকেতের ট্রানজিট-সময়ের পার্থক্যের উপর ভিত্তি করে প্রবাহ গণনা করতে দেয়।

প্রক্রিয়া ক্রমাঙ্কন প্রকৃত অপারেটিং অবস্থার অধীনে একটি পরিচিত রেফারেন্স মান বিরুদ্ধে রিডিং উপর অতিস্বনক ফ্লো মিটার বাতা তুলনা. রেফারেন্স হতে পারে একটি ক্যালিব্রেটেড মাস্টার মিটার, ওজন ট্যাঙ্ক, অথবা এনআইএসটি- সনাক্তযোগ্য নির্ভুলতা সহ ভলিউম্যাট্রিক পরিমাপ সিস্টেম যা ক্যালিব্রেট করা ডিভাইসের চেয়ে অন্তত চার গুণ ভাল।

বেশীরভাগ জল অ্যাপ্লিকেশন একা সঠিক কনফিগারেশনের মাধ্যমে গ্রহণযোগ্য নির্ভুলতা অর্জন করে। ফ্লো মিটার নির্মাতাদের অতিস্বনক ক্ল্যাম্প ±1-3% অনিশ্চয়তা নির্দিষ্ট করে যখন পাইপ পরামিতিগুলি সঠিকভাবে প্রবেশ করানো হয়। ফিল্ড ক্রমাঙ্কন প্রয়োজনীয় হয়ে ওঠে যখন অ্যাপ্লিকেশনগুলি উচ্চতর নির্ভুলতার দাবি করে, যেমন হেফাজত স্থানান্তর, নিয়ন্ত্রক সম্মতি, বা বিলিং যেখানে আর্থিক লেনদেন পরিমাপের নির্ভুলতার উপর নির্ভর করে।

প্রাক-ক্যালিব্রেশনের প্রয়োজনীয়তা এবং সাইট নির্বাচন

সঠিক ইনস্টলেশন অবস্থান নির্বাচন করা নির্ধারণ করে যে ক্রমাঙ্কন সফল হবে কিনা। টাইপ অতিস্বনক ফ্লো মিটারের ক্ল্যাম্পের জন্য শক্তিশালী, স্থিতিশীল সংকেত তৈরি করতে নির্দিষ্ট পাইপ অবস্থার প্রয়োজন হয় যা ধারাবাহিক রিডিং তৈরি করে।

স্ট্রেইট পাইপ দৈর্ঘ্যের প্রয়োজনীয়তা

জলের প্রবাহ সোজা পাইপ বিভাগে একটি অনুমানযোগ্য বেগ প্রোফাইল বিকাশ করে। কনুই, ভালভ, রিডিউসার এবং টিজ অশান্তি এবং প্রবাহের বিকৃতি তৈরি করে যা পরিমাপের ত্রুটি ঘটায়। ইন্ডাস্ট্রি স্ট্যান্ডার্ডগুলি ইনস্টলেশন পয়েন্টে অতিস্বনক ফ্লোমিটার ক্ল্যাম্প থেকে 10 পাইপ ব্যাস আপস্ট্রিম এবং ডাউনস্ট্রিম 5 পাইপ ব্যাসের ন্যূনতম সোজা পাইপ দৈর্ঘ্যের সুপারিশ করে।

বিভিন্ন প্লেনে একাধিক কনুই বা আংশিকভাবে খোলা ভালভের মতো গুরুতর আপস্ট্রিম ব্যাঘাত সহ জল সিস্টেমের জন্য, আপস্ট্রিম বিভাগটি 15-20 ব্যাস পর্যন্ত প্রসারিত করুন। যখন পর্যাপ্ত সোজা পাইপ উপলব্ধ না হয়, তখন 2/3 নিয়ম প্রয়োগ করুন: পোর্টেবল অতিস্বনক ফ্লো মিটার ক্ল্যাম্পটি দুই-উপলভ্য সোজা পাইপের আপস্ট্রিম এবং এক-তৃতীয়াংশ ডাউনস্ট্রিম দিয়ে রাখুন।

সনাক্ত করুনঅতিস্বনক ফ্লো মিটার ক্ল্যাম্প-চালুপাম্প থেকে অন্তত 30 পাইপ ব্যাস দূরে ইনস্টলেশন. পাম্প কম্পন এবং ক্যাভিটেশন অ্যাকোস্টিক শব্দ তৈরি করে যা সংকেত সনাক্তকরণে হস্তক্ষেপ করে, পরিমাপের নির্ভরযোগ্যতা হ্রাস করে এমনকি যখন সংকেত শক্তি পর্যাপ্ত দেখায়।

পাইপ অবস্থা মূল্যায়ন

সারফেস প্রস্তুতি সরাসরি পাইপ প্রাচীর মাধ্যমে অতিস্বনক সংকেত সংক্রমণ প্রভাবিত করে। পেইন্ট, মরিচা, স্কেল এবং প্রতিরক্ষামূলক আবরণ অপসারণ করে ইনস্টলেশন এলাকাটি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন। নগ্ন, মসৃণ ধাতু অর্জন করতে একটি স্যান্ডার বা পেষকদন্ত দিয়ে পোলিশ ধাতব পাইপ। অতিস্বনক ওয়াটার ফ্লো মিটার ট্রান্সডুসারের ক্ল্যাম্পের জন্য কাপলিং জেলের মাধ্যমে ঘনিষ্ঠ যোগাযোগের প্রয়োজন হয় এবং পৃষ্ঠের যেকোনো অনিয়ম বাতাসের ফাঁক তৈরি করে যা অতিস্বনক সংক্রমণকে ব্লক করে।

পাইপ লাইনিং পরীক্ষা করুন, বিশেষ করে পুরানো জল সিস্টেমে. পাইপের প্রাচীর এবং জল প্রবাহের মধ্যে সিমেন্টের আস্তরণ, ইপোক্সি আবরণ বা প্লাস্টিকের সন্নিবেশগুলি উল্লেখযোগ্যভাবে অতিস্বনক সংকেতগুলিকে হ্রাস করতে পারে। পাইপ সময়সূচীর উপর নির্ভর না করে একটি অতিস্বনক বেধ গেজ দিয়ে প্রকৃত প্রাচীরের বেধ পরিমাপ করুন, কারণ জারা এবং স্কেল বিল্ডআপ সময়ের সাথে মাত্রা পরিবর্তন করে।

পরিমাপের সময় পাইপটি সম্পূর্ণ পানিতে পূর্ণ কিনা তা যাচাই করুন। আংশিকভাবে ভরা পাইপগুলি প্রবাহ গণনাকে বাতিল করে কারণ মিটার সম্পূর্ণ-পাইপ ক্রস-বিভাগীয় এলাকা ধরে নেয়। সম্ভব হলে উর্ধ্বমুখী প্রবাহ সহ উল্লম্ব পাইপ বিভাগে ইনস্টল করুন, বা সিস্টেমের সর্বনিম্ন বিন্দুতে অনুভূমিক পাইপগুলিতে যেখানে জল স্বাভাবিকভাবেই জমা হয়।

জল অ্যাপ্লিকেশনের জন্য পরামিতি কনফিগারেশন

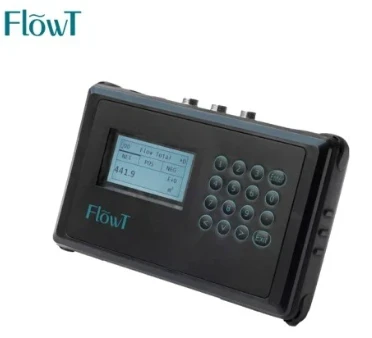

সঠিক প্যারামিটার এন্ট্রি ফ্লো মিটার ক্রমাঙ্কনে অতিস্বনক ক্ল্যাম্প-এর ভিত্তি তৈরি করে। ট্রান্সমিটার মাপা ট্রানজিট সময় থেকে শাব্দ পথের দৈর্ঘ্য এবং প্রবাহের বেগ গণনা করতে এই মানগুলি ব্যবহার করে।

অপরিহার্য পাইপ পরামিতি

প্রথমে বাইরের ব্যাস লিখুন, একটি ব্যাস টেপ বা π-টেপ দিয়ে ট্রান্সডুসার ইনস্টলেশনের অবস্থানে পরিমাপ করুন যা পাইপ পরিমাপের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। একটি 1-ইঞ্চি (25মিমি) পাইপে ব্যাস পরিমাপের একটি 1মিমি ত্রুটি ব্যাস এবং ক্রস-বিভাগীয় এলাকার মধ্যে বর্গক্ষেত্র সম্পর্কের কারণে প্রায় 8% প্রবাহ ত্রুটির পরিচয় দেয়।

প্রাচীর বেধ পরিমাপ নির্ভুল অতিস্বনক বেধ গেজ প্রয়োজন. নামমাত্র পাইপ সময়সূচী মান প্রায়ই প্রকৃত ক্ষেত্রের অবস্থার সাথে মেলে না, বিশেষ করে পুরানো জল ব্যবস্থায় যেখানে অভ্যন্তরীণ ক্ষয় দেয়াল পাতলা করে। পাইপের পরিধির চারপাশে একাধিক পয়েন্টে পরিমাপ করুন এবং গড় মান ব্যবহার করুন। ফ্লো মিটারে পোর্টেবল ক্ল্যাম্পের জন্য, প্রাচীরের বেধ ট্রান্সডুসার স্পেসিং গণনা এবং পাইপ উপাদানের মাধ্যমে সংকেত ভ্রমণের সময়কে প্রভাবিত করে।

মিটারের লাইব্রেরি থেকে সঠিক পাইপ উপাদান নির্বাচন করুন: ইস্পাত, স্টেইনলেস স্টীল, নমনীয় লোহা, তামা, পিভিসি, এইচডিপিই, বা জল সিস্টেমে সাধারণ অন্যান্য উপকরণ। প্রতিটি উপাদানের অনন্য শাব্দ বেগের বৈশিষ্ট্য রয়েছে যা আল্ট্রাসাউন্ড পাইপের প্রাচীরের মাধ্যমে কীভাবে প্রচার করে তা প্রভাবিত করে। ভুল উপাদান সেটিং ব্যবহার করা ট্রানজিট-সময় গণনার পদ্ধতিগত ত্রুটির পরিচয় দেয়।

তরল পরামিতি নির্বাচন

বেশিরভাগ পানীয় জল, কাঁচা জল, এবং বর্জ্য জল অ্যাপ্লিকেশনের জন্য তরল গ্রন্থাগার থেকে "জল" চয়ন করুন। অতিস্বনক ফ্লো সেন্সরে ক্ল্যাম্প-পানির জন্য আদর্শ শাব্দ বেগের মান ব্যবহার করে: 20 ডিগ্রিতে প্রায় 1482 মি/সেকেন্ড। আল্ট্রাসাউন্ড কিভাবে তরল মাধ্যমে ভ্রমণ করে তার জন্য এটি অন্তর্নির্মিত-পরামিতির হিসাব করে।

উচ্চ সাসপেন্ডেড সলিড কন্টেন্ট (5-10% এর বেশি) সহ জলের জন্য, সংকেত ক্ষয় বাড়ে এবং নির্ভুলতা হ্রাস পায়। ট্রানজিট-টাইম পদ্ধতিতে অতিস্বনক ফ্লো মিটার ক্ল্যাম্পের জন্য অপেক্ষাকৃত পরিষ্কার জলের প্রয়োজন যেখানে কণাগুলি অতিস্বনক মরীচিকে অত্যধিকভাবে ছড়িয়ে দেয় না বা শোষণ করে না। দ্রবীভূত কঠিন পদার্থ (খনিজ) সহ জল সাধারণত পরিমাপকে প্রভাবিত করে না, তবে পলল, শেত্তলা বা নর্দমা কঠিন পদার্থের মতো স্থগিত কণাগুলি হস্তক্ষেপ করতে পারে।

তাপমাত্রা পানির অ্যাকোস্টিক বেগকে প্রভাবিত করে। বেশিরভাগ ক্ল্যাম্পন ফ্লো মিটার বাহ্যিক তাপমাত্রা সেন্সর দিয়ে সজ্জিত হলে স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ অন্তর্ভুক্ত করে। উচ্চ-নির্ভুলতা অ্যাপ্লিকেশনের জন্য, পরিমাপ বিন্দুর কাছে PT100 RTD সেন্সর ইনস্টল করুন এবং প্রকৃত-সময় ক্ষতিপূরণের জন্য ট্রান্সমিটারের সাথে সংযুক্ত করুন।

ট্রান্সডুসার মাউন্ট কনফিগারেশন

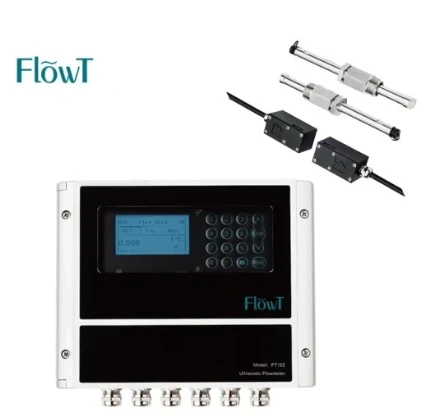

মিটার প্রবেশ করা পরামিতিগুলির উপর ভিত্তি করে সর্বোত্তম ট্রান্সডুসার ব্যবধান গণনা করে। দুটি মাউন্টিং পদ্ধতি বিভিন্ন পাইপের অবস্থাকে মিটমাট করে: তির্যক (যাকে V-মোড বা ট্রানজিট-সময়ও বলা হয়) DN25 থেকে DN6500mm পাইপের বেশিরভাগ জলের অ্যাপ্লিকেশনের জন্য এবং ছোট পাইপের জন্য প্রতিফলন (Z-মোড) যেখানে তির্যক পথগুলি জ্যামিতিকভাবে ফিট করে না৷

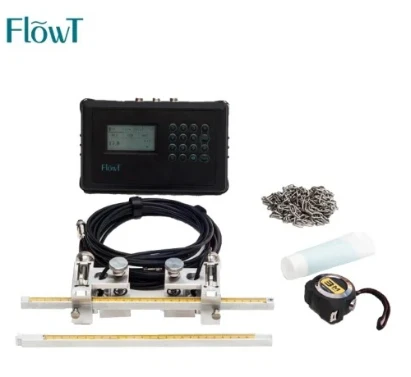

ট্রান্সডুসারের মুখ এবং পরিষ্কার করা পাইপ পৃষ্ঠ উভয়েই উদারভাবে অ্যাকোস্টিক কাপলিং জেল প্রয়োগ করুন। পোর্টেবল অতিস্বনক ফ্লো মিটার ক্ল্যাম্প সম্পূর্ণরূপে পাইপ প্রাচীর মধ্যে আল্ট্রাসাউন্ড প্রেরণ এই কাপলিং উপর নির্ভর করে. অ্যাকোস্টিক কাপলিং জেল ব্যবহার করুন বিশেষ করে অতিস্বনক অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে-সাধারণ নয়-উদ্দেশ্য গ্রীস বা পেট্রোলিয়াম জেলি, যা পর্যাপ্ত অ্যাকোস্টিক ট্রান্সমিশন প্রদান নাও করতে পারে বা সময়ের সাথে সাথে ট্রান্সডুসারের মুখের ক্ষতি করতে পারে।

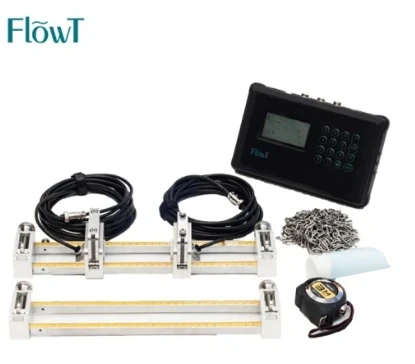

ট্রান্সমিটারে প্রদর্শিত গণনাকৃত ব্যবধান অনুযায়ী অবস্থান ট্রান্সডুসার, সাধারণত মিলিমিটার বা ইঞ্চিতে দেখানো হয়। চৌম্বক ধারক (লৌহঘটিত পাইপের জন্য), মাউন্টিং রেল বা স্ট্র্যাপ ফিক্সচার দিয়ে তাদের সুরক্ষিত করুন। বায়ু ফাঁক ছাড়া সম্পূর্ণ যোগাযোগ নিশ্চিত করতে দৃঢ়, এমনকি চাপ প্রয়োগ করুন। লিকুইড ফ্লো মিটারের সিগন্যাল শক্তি নির্দেশকের ক্ল্যাম্প বাস্তব-টাইম ফিডব্যাক-অপ্টিমাইজ প্লেসমেন্ট প্রদান করে যতক্ষণ না সিগন্যালের গুণমান সর্বোচ্চের অন্তত 70-80% পর্যন্ত পৌঁছায়।

অন-সাইট প্রক্রিয়া ক্রমাঙ্কন পদ্ধতি

প্রক্রিয়া ক্রমাঙ্কন প্রকৃত অপারেটিং অবস্থার অধীনে রেফারেন্স পরিমাপের বিরুদ্ধে জল রিডিং জন্য অতিস্বনক ফ্লো মিটার উপর বাতা তুলনা. তিনটি পদ্ধতি বিভিন্ন ক্ষেত্রের পরিস্থিতি এবং নির্ভুলতার প্রয়োজনীয়তা অনুসারে।

ভলিউমেট্রিক সংগ্রহ পদ্ধতি

এই প্রাথমিক স্ট্যান্ডার্ড পদ্ধতি সরাসরি ভলিউম পরিমাপের মাধ্যমে উচ্চ নির্ভুলতা অর্জন করে। এটি জল সিস্টেমে নিম্ন প্রবাহের হারের জন্য সর্বোত্তম কাজ করে যেখানে প্রবাহকে ক্যালিব্রেটেড ট্যাঙ্ক বা সংগ্রহের জাহাজগুলিতে ঘুরিয়ে দেওয়া যেতে পারে।

অতিস্বনক ফ্লো মিটার পোর্টেবল পরিমাপ পয়েন্টের মাধ্যমে অবিচলিত প্রবাহ স্থাপন করতে বিচ্ছিন্নতা ভালভ বন্ধ করুন। সিস্টেমটিকে সময়ের সাথে সাথে ফ্লো মিটারের গড় রিডিংগুলিকে কয়েক মিনিটের জন্য-স্থির করার অনুমতি দিন, এবং পরীক্ষা শুরু করার আগে তাত্ক্ষণিক ওঠানামা কমিয়ে দিতে হবে৷

পরিচিত আয়তনের একটি ক্যালিব্রেটেড সংগ্রহ ট্যাঙ্কে জলের প্রবাহকে ডাইভার্ট করুন। ফ্লো ডাইভারশনের সাথে একযোগে একটি নির্ভুল টাইমার শুরু করুন। অতিস্বনক ফ্লো সেন্সরের ক্ল্যাম্প সংগ্রহের সময় পরিমাপ অব্যাহত রাখে। একটি চিহ্নিত ক্রমাঙ্কন লাইনে ট্যাঙ্কটি পূরণ করুন, তারপর একই সাথে টাইমার এবং প্রবাহের ডাইভারশন উভয়ই বন্ধ করুন।

সংগৃহীত ভলিউমকে অতিবাহিত সময়ের দ্বারা ভাগ করে রেফারেন্স প্রবাহ হার গণনা করুন। টাইপ ডিভাইসে ফ্লো মিটার ক্ল্যাম্প থেকে টোটালাইজার রিডিংয়ের সাথে এটি তুলনা করুন। পার্থক্যটি সেই নির্দিষ্ট প্রবাহ হারে মিটারের ত্রুটির প্রতিনিধিত্ব করে। ন্যূনতম, মধ্য-পরিসরে এবং সর্বাধিক প্রত্যাশিত প্রবাহ হারে পরীক্ষাটি পুনরাবৃত্তি করুন অপারেটিং পরিসর জুড়ে কর্মক্ষমতা চিহ্নিত করতে।

উদাহরণস্বরূপ, যদি 300 সেকেন্ডে 1000 লিটার সংগ্রহ করলে প্রতি মিনিটে 200 লিটারের একটি রেফারেন্স ফ্লো পাওয়া যায়, যেখানে অতিস্বনক ফ্লোমিটার ক্ল্যাম্প প্রতি মিনিটে 206 লিটার প্রদর্শিত হয়, ত্রুটিটি +3%। ভবিষ্যতের রিডিংগুলিতে 0.971 (200/206) এর একটি সংশোধন ফ্যাক্টর প্রয়োগ করুন, অথবা যদি ট্রান্সমিটার ফিল্ড স্কেলিং অনুমতি দেয় তবে মিটারের K- ফ্যাক্টর সামঞ্জস্য করুন।

রেফারেন্স মিটার সঙ্গে তুলনা

একটি ক্যালিব্রেটেড রেফারেন্স আল্ট্রাসোনিক ক্ল্যাম্প-ফ্লো মিটারে বা অন্যান্য উচ্চ-নির্ভুলতা ডিভাইসে মিটারটি ক্যালিব্রেট করা সহ সিরিজে ইনস্টল করুন। উচ্চ প্রবাহ হার বা ক্রমাগত প্রক্রিয়ার প্রয়োজনীয়তার কারণে ভলিউমেট্রিক সংগ্রহ সম্ভব না হলে এই পদ্ধতিটি ভাল কাজ করে।

রেফারেন্স স্ট্যান্ডার্ডে NIST বা সমতুল্য জাতীয় মানের সাথে ক্রমাঙ্কন ট্রেসেবিলিটি নথিভুক্ত করা উচিত, অনিশ্চয়তার সাথে পরীক্ষার অধীনে ইউনিটের চেয়ে কমপক্ষে চারগুণ ভাল। অতিস্বনক মিটারে একটি ±1% ক্ল্যাম্পের জন্য, রেফারেন্সটি ±0.25% বা আরও ভাল হওয়া উচিত।

স্থির প্রবাহ অবস্থার একটি পরিসরে উভয় মিটার একই সাথে চালান। প্রতিটি ডিভাইস থেকে একই সময়ে রিডিং রেকর্ড করুন-প্রতিটি পরীক্ষা প্রবাহ হারে পুনরাবৃত্তিযোগ্যতা প্রতিষ্ঠার জন্য কমপক্ষে 5টি ধারাবাহিক পরিমাপ নির্দেশ করে৷ প্রতিটি সেট থেকে গড় রিডিং গণনা করুন এবং রেফারেন্স স্ট্যান্ডার্ডের সাথে পরীক্ষার অধীনে মিটারের তুলনা করুন।

Statistical analysis of the data reveals both systematic error (consistent offset) and precision (scatter in repeated readings). If the clamp on flow meter ultrasonic unit consistently reads 2% high across all flow rates, apply a systematic correction. If readings scatter excessively (standard deviation >পড়ার 1%), ইনস্টলেশনের সমস্যাগুলি তদন্ত করুন: অপর্যাপ্ত সোজা পাইপ, প্রবাহ স্পন্দন, বা দুর্বল অ্যাকোস্টিক কাপলিং।

ইন-সিটু যাচাই কৌশল

যখন আনুষ্ঠানিক ক্রমাঙ্কন ব্যবহারিক হয় না, যাচাইকরণ পদ্ধতিগুলি আস্থা প্রদান করে যে ফ্লো মিটারে বহনযোগ্য ক্ল্যাম্প গ্রহণযোগ্য সীমার মধ্যে কাজ করে। এই কৌশলগুলি ক্রমাঙ্কন প্রতিস্থাপন করে না তবে সময়ের সাথে সাথে স্থূল ত্রুটি বা প্রবাহকে চিহ্নিত করে।

Test the clamp on ultrasonic flow sensor at multiple points around the pipe circumference-top, bottom, and both sides. In properly developed laminar flow with a symmetrical velocity profile, readings should agree within ±2-3%. Significant variations (>5%) কাছাকাছি ফিটিং বা অপর্যাপ্ত সোজা পাইপ দৈর্ঘ্য থেকে প্রবাহের ব্যাঘাত নির্দেশ করে।

একটি শূন্য-প্রবাহ যাচাইকরণ পরীক্ষা করুন৷ জল প্রবাহ সম্পূর্ণরূপে বন্ধ করতে বিচ্ছিন্ন ভালভ বন্ধ করুন। ফ্লো মিটার তার নির্দিষ্ট শূন্য স্থায়িত্ব রেটিং এর মধ্যে শূন্য প্রদর্শন করা উচিত, সাধারণত ±0.01-0.03 m/s। ক্রমাগত নন-জিরো রিডিং ড্রিফট, ট্রান্সডুসার দূষণ বা ইলেকট্রনিক সমস্যা নির্দেশ করে যার জন্য প্রস্তুতকারকের পরিষেবা প্রয়োজন।

তুলনা করুনফ্লো মিটারে অতিস্বনক বাতাসঠিক রেফারেন্স মান উপলব্ধ না হলে সিস্টেম ডিজাইন প্রবাহ হার বা পাম্প কার্ভের বিরুদ্ধে পড়া। যদিও একটি নির্ভুল ক্রমাঙ্কন নয়, এই স্যানিটি চেক স্পষ্টতই ভুল রিডিংগুলি সনাক্ত করে যা কনফিগারেশন ত্রুটি বা সরঞ্জামের সমস্যাগুলির পরামর্শ দেয়।

ক্রমাঙ্কন ফ্যাক্টর সামঞ্জস্য

টাইপ অতিস্বনক ফ্লো মিটারের বেশিরভাগ ক্ল্যাম্প স্কেলিং ফ্যাক্টর বা K- ফ্যাক্টরগুলির মাধ্যমে ফিল্ড সামঞ্জস্য করার অনুমতি দেয় যা ক্রমাঙ্কনের সময় আবিষ্কৃত পদ্ধতিগত ত্রুটিগুলিকে সংশোধন করে।

K-ফ্যাক্টর অ্যাডজাস্টমেন্ট পদ্ধতি

কে-ফ্যাক্টর (মিটার ফ্যাক্টর বা স্কেল ফ্যাক্টরও বলা হয়) হল একটি গুণক যা কাঁচা পরিমাপের জন্য প্রয়োগ করা হয়। ফ্যাক্টরি ডিফল্ট সাধারণত 1.0000 হয়। একটি রেফারেন্স স্ট্যান্ডার্ডের সাথে তুলনা করার পরে, সংশোধন ফ্যাক্টর গণনা করুন: K-ফ্যাক্টর=(রেফারেন্স রিডিং) / (মিটার রিডিং)।

উদাহরণস্বরূপ, যদি রেফারেন্স ফ্লো প্রতি মিনিটে 500 লিটার পরিমাপ করে যখন ক্ল্যাম্পন ফ্লো মিটার প্রতি মিনিটে 515 লিটার প্রদর্শন করে, সংশোধনের ফ্যাক্টর হল 500/515=0.9709. ট্রান্সমিটারের ক্রমাঙ্কন মেনুতে এই মানটি প্রবেশ করান-অননুমোদিত পরিবর্তনগুলি প্রতিরোধ করতে প্রায়শই পাসওয়ার্ড অ্যাক্সেস দ্বারা সুরক্ষিত।

কিছু অতিস্বনক ফ্লো মিটার ক্ল্যাম্প-মডেলে 11টি সেগমেন্টের সাথে মাল্টি-পয়েন্ট লাইনারাইজেশন সমর্থন করে। এই উন্নত বৈশিষ্ট্যটি নন-রৈখিক ত্রুটিগুলিকে সংশোধন করে যা প্রবাহ পরিসর জুড়ে পরিবর্তিত হয়, যা রেনল্ডস নম্বর স্থানান্তর দ্বারা প্রভাবিত ট্রানজিট-টাইম মিটারে সাধারণ। প্রতিটি ক্রমাঙ্কন পয়েন্টে ইনপুট সংশোধন কারণ; ট্রান্সমিটার মধ্যবর্তী প্রবাহের জন্য বিন্দুর মধ্যে প্রসারিত হয়।

ক্রমাঙ্কন ফলাফল স্থায়ীভাবে অ{0}}অস্থির মেমরিতে (ফ্ল্যাশ বা EEPROM) সংরক্ষণ করুন। ব্যাকআপ ব্যাটারি সহ RAM স্টোরেজ ব্যাটারি ব্যর্থ হলে ডেটা হারাতে পারে। বিদ্যুৎ চক্রের মাধ্যমে সংশোধনগুলি অব্যাহত থাকে তা নিশ্চিত করতে প্রস্তুতকারকের নির্দেশ অনুসারে মিটারের সলিফাই বা সেভ ফাংশনটি ব্যবহার করুন।

শূন্য-বিন্দু ক্রমাঙ্কন

শূন্য-পয়েন্ট অফসেট সংশোধন ছোট ক্রমাগত রিডিং বাদ দেয় যখন কোনো প্রবাহ বিদ্যমান থাকে না। যাচাইকৃত শূন্য প্রবাহের সাথে (বন্ধ ভালভ, স্থিতিশীল অবস্থা), শূন্য ক্রমাঙ্কন মেনুতে প্রবেশ করুন। অতিস্বনক ফ্লোমিটার ক্ল্যাম্প স্থির তরল দিয়ে ডিফারেনশিয়াল ট্রানজিট সময় পরিমাপ করে এবং এটিকে রেফারেন্স জিরো পয়েন্ট হিসাবে সেট করে।

সঠিক শূন্য ক্রমাঙ্কনের জন্য তাপীয় স্থিতিশীলতা প্রয়োজন। ট্রান্সডুসারগুলির মধ্যে তাপমাত্রা গ্রেডিয়েন্টগুলি শূন্য প্রকৃত প্রবাহের সাথেও স্পষ্ট প্রবাহ সংকেত তৈরি করতে পারে। সিস্টেমকে তাপীয় ভারসাম্যে পৌঁছাতে দিন

Track zero drift over time as part of routine maintenance. Increasing zero offset (>0.05 m/s) ট্রান্সডুসার দূষণ, কাপলিং জেল ডিগ্রেডেশন বা ইলেকট্রনিক ড্রিফটের পরামর্শ দেয়। পোর্টেবল অতিস্বনক ফ্লো মিটার ক্ল্যাম্পের বার্ষিক ক্রমাঙ্কনের মধ্যে ±0.01-0.03 m/s এর মধ্যে শূন্য স্থিতিশীলতা বজায় রাখা উচিত।

ক্রমাঙ্কন ফ্রিকোয়েন্সি এবং রক্ষণাবেক্ষণের সময়সূচী

ক্রমাঙ্কন ব্যবধান নির্বাচন খরচ এবং ডাউনটাইমের বিরুদ্ধে পরিমাপের সমালোচনাকে ভারসাম্য বজায় রাখে। নির্ভুলতার প্রয়োজনীয়তা, নিয়ন্ত্রক আদেশ এবং ঝুঁকির কারণগুলির উপর ভিত্তি করে বিভিন্ন জলের প্রয়োগের জন্য বিভিন্ন পদ্ধতির প্রয়োজন।

সময়-ভিত্তিক ক্রমাঙ্কন অন্তর

বেশিরভাগ শিল্প জল পরিমাপ অ্যাপ্লিকেশন বার্ষিক অতিস্বনক ফ্লো মিটারে বাতা ক্রমাঙ্কন করে। এই ব্যবধানটি ক্রমাঙ্কন খরচ কমানোর সময় নির্ভুলতার উপর যুক্তিসঙ্গত আস্থা প্রদান করে। বাহ্যিক ট্রান্সডুসারের সাথে টাইপ ডিজাইনের ফ্লো মিটার ক্ল্যাম্প ইনলাইন মিটারের তুলনায় কম ড্রিফট অনুভব করে যেগুলি পরিধান করে বা ক্ষয় করে এমন ভেজা উপাদানগুলির সাথে।

উচ্চ-স্টেক অ্যাপ্লিকেশনগুলি আরও ঘন ঘন ক্রমাঙ্কনের দাবি করে। হেফাজত স্থানান্তর পয়েন্ট যেখানে জল পক্ষের মধ্যে মালিকানা পরিবর্তন ত্রৈমাসিক বা এমনকি মাসিক যাচাই প্রয়োজন হতে পারে. পৌরসভার জল বিক্রয়ের জন্য বিলিং মিটারগুলি সাধারণত আনুষ্ঠানিক শংসাপত্রের সাথে 6-12 মাসের ব্যবধান উল্লেখ করে রাষ্ট্রীয় বা প্রাদেশিক প্রবিধানগুলি অনুসরণ করে।

কম-সমালোচনামূলক অ্যাপ্লিকেশনগুলি 2-4 বছর পর্যন্ত ব্যবধান বাড়ায়। প্রক্রিয়া পর্যবেক্ষণ সিস্টেম যেখানে ±5% নির্ভুলতা প্রায়শই ক্রমাঙ্কনের মধ্যে বেশ কয়েক বছর কাজ করতে পারে, বিশেষ করে যখন পর্যায়ক্রমিক ইন-সিটু যাচাইকরণ স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।

প্রস্তুতকারকের স্পেসিফিকেশন নির্দেশিকা প্রদান করে, কিন্তু প্রকৃত প্রবাহের হার অপারেটিং অবস্থার উপর নির্ভর করে। তাপমাত্রার চরম, কম্পন, বা ক্ষয়কারী বায়ুমণ্ডল সহ কঠোর পরিবেশ উপাদানের বার্ধক্যকে ত্বরান্বিত করে এবং ক্রমাঙ্কন চক্রকে ছোট করে।

কন্ডিশন-ভিত্তিক ক্রমাঙ্কন ট্রিগার

ফ্লো মিটারে আধুনিক অতিস্বনক ক্ল্যাম্প-তে ডায়াগনস্টিক বৈশিষ্ট্য রয়েছে যা সেন্সরের স্বাস্থ্য এবং সিগন্যালের গুণমান নিরীক্ষণ করে। সংকেত শক্তি হ্রাস, শব্দের মাত্রা বৃদ্ধি, বা ক্রমবর্ধমান ত্রুটির পতাকাগুলি গুরুতর হওয়ার আগে সম্ভাব্য নির্ভুলতার প্রবাহকে নির্দেশ করে।

Track key performance indicators over time: signal strength percentage, signal-to-noise ratio, and flow velocity standard deviation. The clamp on ultrasonic flow sensor should maintain consistent signal strength (>70%) এর পরিষেবা জীবন জুড়ে। ক্রমান্বয়ে পতন নির্দেশ করে কাপলিং জেল শুকানো, পৃষ্ঠের দূষণ, বা ট্রান্সডুসারের অবক্ষয় যাতে মনোযোগের প্রয়োজন হয়।

Compare readings against process expectations: known pump discharge rates, tank fill times, or batch quantities. Significant deviations (>5% পরিবর্তন) ঐতিহাসিক নিদর্শন থেকে ক্রমাঙ্কন প্রবাহের পরামর্শ দেয়, এমনকি যখন ডায়াগনস্টিকগুলি স্বাভাবিক দেখায়।

শারীরিক ঘটনাগুলি অবিলম্বে যাচাইকরণের প্রয়োজনগুলিকে ট্রিগার করে৷ ট্রান্সডুসারগুলি অপসারণ এবং পুনরায় ইনস্টল করার পরে-এমনকি একই পাইপেও- ক্রমাঙ্কন যাচাই করুন কারণ সামান্য অবস্থানের পরিবর্তন শাব্দ পথকে প্রভাবিত করে। জ্যামিতিক পরামিতি পরিবর্তিত হতে পারে বলে পাইপ মেরামত, প্রতিস্থাপন, বা পরিবর্তনের জন্য পুনরায় ক্যালিব্রেশন প্রয়োজন।

ডকুমেন্টেশন এবং রেকর্ড-কিপিং

ফ্লো মিটার ইনস্টলেশনে প্রতিটি পোর্টেবল ক্ল্যাম্পের জন্য ক্রমাঙ্কন রেকর্ডগুলি বজায় রাখুন: তারিখ, প্রযুক্তিবিদ, রেফারেন্স স্ট্যান্ডার্ড ব্যবহৃত, পরিবেষ্টিত অবস্থা এবং প্রতিটি পরীক্ষার পয়েন্টে ফলাফল। সামঞ্জস্যের আগে "যেমন-পাওয়া গেছে" অবস্থা এবং সংশোধনের পরে "যেমন-বামে" কর্মক্ষমতা নথিভুক্ত করুন।

ক্রমাঙ্কন প্রতিবেদনে অনিশ্চয়তা বিশ্লেষণ অন্তর্ভুক্ত করুন। সম্মিলিত অনিশ্চয়তা রেফারেন্স স্ট্যান্ডার্ড অনিশ্চয়তা, পরীক্ষা পদ্ধতি পুনরাবৃত্তিযোগ্যতা এবং পরিবেশগত কারণগুলির জন্য দায়ী। যথাযথ অনিশ্চয়তা বিবৃতি স্বীকৃত ক্রমাঙ্কনের জন্য ISO 17025 সম্মতি প্রদর্শন করে।

প্রবণতা সনাক্ত করতে সময়ের সাথে ক্রমাঙ্কনের ইতিহাস ট্র্যাক করুন। ক্রমবর্ধমান সংশোধন কারণ বা ক্রমবর্ধমান পুনরাবৃত্তিযোগ্যতা সংকেত সম্ভাব্য সরঞ্জাম সমস্যা তদন্ত প্রয়োজন. অতিস্বনক জল প্রবাহ মিটার উপর বাতা ক্রমাঙ্কন মধ্যে স্থিতিশীল কর্মক্ষমতা প্রদর্শন করা উচিত; অত্যধিক প্রবাহ ইনস্টলেশন শর্ত বা প্রতিস্থাপনের প্রয়োজনীয়তা পর্যালোচনা করার পরামর্শ দেয়।

সাধারণ ক্রমাঙ্কন সংক্রান্ত সমস্যা সমাধান করা

ক্ষেত্রের ক্রমাঙ্কন প্রচেষ্টা কখনও কখনও সঠিক পরিমাপ সম্ভব হওয়ার আগে সংশোধনের প্রয়োজন এমন সমস্যাগুলি প্রকাশ করে। পদ্ধতিগত সমস্যা সমাধান মূল কারণগুলিকে আলাদা করে।

কম বা অস্থির সংকেত শক্তি

50% এর নিচে সংকেত শক্তি নির্ভরযোগ্য পরিমাপ প্রতিরোধ করে। যখন সিগন্যাল-থেকে-শব্দের অনুপাত খুব কম হয় তখন আল্ট্রাসোনিক ফ্লো মিটার ক্ল্যাম্প পটভূমির শব্দ থেকে প্রবাহের সংকেতকে আলাদা করতে পারে না।

প্রথমে কাপলিং জেল প্রয়োগ পরীক্ষা করুন। ট্রান্সডুসারগুলি সরান, উভয় মুখ এবং পাইপ পৃষ্ঠগুলি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন, তারপর উদারভাবে তাজা অ্যাকোস্টিক কাপলিং জেল পুনরায় প্রয়োগ করুন। পুরানো জেল শুকিয়ে যায় এবং অ্যাকোস্টিক ট্রান্সমিশন বৈশিষ্ট্য হারায়। নিশ্চিত করুন যে কোনও বায়ু বুদবুদ ট্রান্সডুসারের মুখের নিচে আটকা পড়ে না-একটি সাধারণ সমস্যা যা অসংলগ্ন সংকেত শক্তি হিসাবে প্রদর্শিত হয়৷

Verify wall thickness measurements. Excessively thick pipe walls (wall thickness >পাইপের ব্যাসের 10%) অতিস্বনক সংকেতকে কমিয়ে দেয় কারণ বেশি শক্তি জলের মাধ্যমে না হয়ে পাইপের চারপাশে ভ্রমণ করে। মোটা-প্রাচীরযুক্ত পাইপের জন্য ডিজাইন করা বড় ট্রান্সডুসারগুলিতে স্যুইচ করার কথা বিবেচনা করুন, বা পাতলা দেয়াল সহ একটি বিভাগে স্থানান্তর করুন৷

পাইপের অবস্থা সিগন্যাল ট্রান্সমিশনকে প্রভাবিত করে। অভ্যন্তরীণ স্কেল বিল্ডআপ, গুরুতর ক্ষয়, বা ডিলামিনেটিং লাইনিংগুলি অতিস্বনক বিমগুলি ছড়িয়ে দেয় এবং সংকেত শক্তি হ্রাস করে। তরল ফ্লো মিটারের ক্ল্যাম্প গুরুতরভাবে ক্ষয়প্রাপ্ত পাইপগুলিতে কাজ নাও করতে পারে; সন্নিবেশ-টাইপ সেন্সর যা ফ্লো স্ট্রিমে পাইপের প্রাচীর ভেদ করে কঠিন ইনস্টলেশনের বিকল্প অফার করে।

পড়া ওঠানামা এবং গোলমাল

অনিয়মিত রিডিং যা স্থির প্রবাহের পরিস্থিতিতে 5% এর বেশি পরিবর্তিত হয় তা ক্রমাঙ্কন সমস্যাগুলির পরিবর্তে ইনস্টলেশন বা প্রবাহ সমস্যা নির্দেশ করে।

অপর্যাপ্ত সোজা পাইপ দৈর্ঘ্য প্রবাহ প্রোফাইল বিকৃতি ঘটায়। অশান্তি, ঘূর্ণায়মান, এবং অপ্রতিসম বেগ প্রোফাইলগুলি ক্রমাগত পরিবর্তিত হয়, ওঠানামা করে ট্রানজিট-সময় পরিমাপ করে৷ টাইপের ফ্লো মিটার ক্ল্যাম্প শাব্দ পথ জুড়ে গড় বেগ গণনা করে, কিন্তু দ্রুত পরিবর্তনশীল প্রবাহের ধরণ স্থিতিশীল গড়কে বাধা দেয়। পর্যাপ্ত আপস্ট্রিম স্ট্রেইট পাইপ সহ একটি ভাল বিভাগে স্থানান্তর করুন, বা বিঘ্নিত প্রবাহকে সোজা করতে একটি ফ্লো কন্ডিশনার ইনস্টল করুন।

বায়ু প্রবেশ করানো পরিমাপের অস্থিরতা তৈরি করে। বুদবুদগুলি অপ্রত্যাশিতভাবে অতিস্বনক সংকেত ছড়িয়ে দেয় এবং কমিয়ে দেয়। অনুভূমিক পাইপে, বুদবুদের হস্তক্ষেপ এড়াতে উপরের দিকে না করে পাশে ট্রান্সডুসার ইনস্টল করুন-জলের টার্বুলেন্স পাইপের শীর্ষের কাছে বুদবুদকে ঘনীভূত করে। ক্রমাগত বায়ুচলাচলের জন্য, ডিগ্যাসিং সরঞ্জাম বিবেচনা করুন বা বায়ু ইনজেকশন পয়েন্টগুলির উজানে স্থানান্তর করুন।

সংবেদনশীল অতিস্বনক ইলেকট্রনিক্সে পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ, মোটর বা ট্রান্সফরমার দম্পতি থেকে বৈদ্যুতিক শব্দ। পোর্টেবল অতিস্বনক ফ্লো মিটার ক্ল্যাম্প মিলিভোল্ট-স্তরের সংকেতগুলিকে পরিমাপ করে যা ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের জন্য ঝুঁকিপূর্ণ। মিটার হাউজিং এর সঠিক গ্রাউন্ডিং এবং পাওয়ার কন্ডাক্টর থেকে আলাদা সিগন্যাল ক্যাবল যাচাই করুন। সঠিক গ্রাউন্ডিং সহ শিল্ডেড তারগুলি শব্দ পিক আপ কম করে।

পদ্ধতিগত পঠন ত্রুটি

সমস্ত প্রবাহ হার জুড়ে ধারাবাহিক ত্রুটি-রিডিং সর্বদা 10% বেশি বা কম-সত্য ক্রমাঙ্কন সমস্যার পরিবর্তে প্যারামিটার কনফিগারেশন ভুলের পরামর্শ দেয়।

পাইপ ব্যাস এবং প্রাচীর বেধ পরিমাপ যাচাই করুন. ব্যাসার্ধ এবং ক্ষেত্রফলের মধ্যে বর্গাকার সম্পর্কের কারণে ব্যাসের ছোট ত্রুটিগুলি বড় প্রবাহ ত্রুটি তৈরি করে। DN100 পাইপে একটি 2 মিমি ত্রুটি (100 মিমি নামমাত্র) একটি 4% এলাকা ত্রুটি এবং সংশ্লিষ্ট প্রবাহ ত্রুটি প্রবর্তন করে।

নিশ্চিত করুন উপাদান নির্বাচন প্রকৃত পাইপ রচনার সাথে মেলে। স্টেইনলেস স্টীল, কার্বন ইস্পাত, এবং নমনীয় লোহার বিভিন্ন শাব্দ বেগ আছে। ভুল উপাদানের পরামিতি ব্যবহার করা ট্রানজিট-সময় গণনাকে তিরস্কার করে। যখন পাইপ উপাদান অনিশ্চিত, রেফারেন্স পাইপ চিহ্ন, স্পেসিফিকেশন, বা উপকরণ পরীক্ষা সঞ্চালন.

লাইনারের উপস্থিতি পরীক্ষা করুন। গণনার উপর অতিস্বনক ফ্লোমিটার বাতা একজাত পাইপ প্রাচীর উপাদান অনুমান. সিমেন্ট, ইপোক্সি, বা রাবারের আস্তরণগুলি অতিরিক্ত অ্যাকোস্টিক বাধা হিসাবে কাজ করে যা স্ট্যান্ডার্ড গণনার জন্য দায়ী নয়। কিছু ট্রান্সমিটারে লাইনার ক্ষতিপূরণ বৈশিষ্ট্যগুলি অন্তর্ভুক্ত থাকে-এগুলি সক্ষম করে এবং উপস্থিত থাকা অবস্থায় লাইনারের বেধ এবং উপাদান বৈশিষ্ট্যগুলি প্রবেশ করায়।

রেনল্ডস সংখ্যা প্রভাব

Flow measurement accuracy varies with Reynolds number, which characterizes whether flow is laminar, transitional, or turbulent. The clamp on ultrasonic flow sensor performs best in fully turbulent flow (Reynolds number >10,000) যেখানে বেগ প্রোফাইলগুলি অনুমানযোগ্য এবং ভাল-বিকশিত।

ট্রানজিশনাল ফ্লোতে (রেনল্ডস 2,000-10,000), প্রবাহের হারের সাথে বেগ প্রোফাইল আকৃতি পরিবর্তিত হয়, নন-রৈখিক পরিমাপের ত্রুটি তৈরি করে। উচ্চ প্রবাহে মিটার সঠিকভাবে পড়তে পারে কিন্তু প্রবাহ কমে যাওয়ার সাথে সাথে ক্রমবর্ধমান ত্রুটি দেখায়। লিনিয়ারাইজেশন সংশোধন সহ মাল্টি-পয়েন্ট ক্রমাঙ্কন এই সমস্যার সমাধান করে, বিভিন্ন ফ্লো রেঞ্জে বিভিন্ন সংশোধন কারণ প্রয়োগ করে।

খুব কম রেনল্ডস সংখ্যা (<2,000, laminar flow) produce parabolic velocity profiles poorly matched to the meter's acoustic path. Measurement uncertainty increases significantly, often exceeding ±10%. The ultrasonic clamp on flow meter isn't ideal for these applications; consider alternative technologies like magnetic flowmeters that handle laminar flow better.

উন্নত ক্রমাঙ্কন বিবেচনা

বিশেষায়িত জলের অ্যাপ্লিকেশনগুলির জন্য মৌলিক প্যারামিটার কনফিগারেশন এবং একক-পয়েন্ট যাচাইকরণের বাইরে উন্নত ক্রমাঙ্কন পদ্ধতির প্রয়োজন।

তাপমাত্রা ক্ষতিপূরণ

পানির শব্দের গতি প্রায় 2.4 m/s প্রতি ডিগ্রীতে পরিবর্তিত হয়। ইন্ডাস্ট্রিয়াল ওয়াটার সিস্টেমে 50 ডিগ্রী তাপমাত্রার পরিসর সাধারণ, এটি একটি 120 মি/সেকেন্ড পরিবর্তনকে প্রতিনিধিত্ব করে-যদি ক্ষতিপূরণ না হয় তবে 8% পরিমাপ ত্রুটি প্রবর্তনের জন্য যথেষ্ট।

পরিমাপের স্থানে RTD তাপমাত্রা সেন্সর (PT100 বা PT1000) ইনস্টল করুন এবং সেগুলিকে ট্রান্সমিটারের তাপমাত্রা ইনপুটের সাথে সংযুক্ত করুন। টাইপ উপর বাতাঅতিস্বনক প্রবাহ মিটারঅ্যাকোস্টিক বেগ পরিবর্তনের জন্য অ্যাকাউন্টে বাস্তব-সময় সংশোধন প্রয়োগ করে। মিটার কনফিগারেশনে তাপমাত্রা ক্ষতিপূরণ সক্ষম করা হয়েছে তা যাচাই করুন{2}}কিছু ইউনিটের জন্য এই বৈশিষ্ট্যটির ম্যানুয়াল অ্যাক্টিভেশন প্রয়োজন।

হেফাজত স্থানান্তর বা নির্ভুল অ্যাপ্লিকেশনের জন্য, তাপমাত্রা-নিয়ন্ত্রিত পরিবেশ বিবেচনা করুন। দ্রুত তাপমাত্রার পরিবর্তন পাইপের প্রাচীর এবং তরলের মধ্যে তাপীয় গ্রেডিয়েন্ট তৈরি করে, যার ফলে তাপীয় ভারসাম্য পুনঃস্থাপিত না হওয়া পর্যন্ত অস্থায়ী পরিমাপের প্রবাহ ঘটে। সমালোচনামূলক পরিমাপের আগে 15-30 মিনিট স্থিতিশীল তাপমাত্রার অনুমতি দিন।

পাইপ জ্যামিতি উপর চাপ প্রভাব

High water pressure (>1 MPa/145 psi) স্থিতিস্থাপক বিকৃতির মাধ্যমে পাইপের ব্যাসকে সামান্য প্রসারিত করে। অতিস্বনক ফ্লো মিটারে ক্ল্যাম্প- প্রবেশ করা পাইপ মাত্রা ব্যবহার করে প্রবাহ গণনা করে, কিন্তু প্রকৃত মাত্রা চাপে পরিবর্তিত হয়।

নির্ভুলতা প্রয়োগের জন্য, অপারেটিং চাপে ক্রমাঙ্কন করুন। ফ্লো মিটার পোর্টেবল ডিভাইসের পাশাপাশি চাপ ট্রান্সডুসার ইনস্টল করা চাপ-ক্ষতিপূরণের পরিমাপ সক্ষম করে যদি ট্রান্সমিটার এই উন্নত বৈশিষ্ট্যটিকে সমর্থন করে।

বিকল্পভাবে, চাপ-প্রেরিত ত্রুটি বক্ররেখা চিহ্নিত করতে একাধিক চাপ বিন্দুতে ক্রমাঙ্কন করুন। অপারেটিং চাপের উপর ভিত্তি করে সংশোধন প্রয়োগ করুন, বা অতিরিক্ত অনিশ্চয়তা উপাদান গ্রহণ করুন (সাধারণত<0.5% for most water applications).

মাল্টি-পয়েন্ট লাইনারাইজেশন

নন-রৈখিক ত্রুটি যা প্রবাহের হারের সাথে পরিবর্তিত হয় সেগুলির জন্য একক সংশোধন কারণগুলির পরিবর্তে বহু-বিন্দু ক্রমাঙ্কন বক্ররেখা প্রয়োজন৷ ট্রান্সমিটারে অতিস্বনক ফ্লো মিটার ক্ল্যাম্প-এটি একাধিক প্রবাহ বিন্দুতে (সাধারণত 5-11), মধ্যবর্তী প্রবাহের জন্য বিন্দুগুলির মধ্যে ইন্টারপোলেটিং সংশোধনের কারণগুলি সঞ্চয় করে।

অপারেটিং পরিসর জুড়ে সমানভাবে-স্পেসের ব্যবধানে ক্রমাঙ্কন পরিমাপ সম্পাদন করুন: সর্বনিম্ন, 25%, 50%, 75% এবং সর্বাধিক প্রবাহ। প্রতিটি পয়েন্টে ত্রুটি গণনা করুন, তারপর মিটারের লিনিয়ারাইজেশন মেনুতে সংশ্লিষ্ট প্রবাহ হারে সংশোধনের কারণগুলি লিখুন।

এই পদ্ধতিটি রেনল্ডস নম্বর প্রভাব, অ-আদর্শ বেগ প্রোফাইল, এবং অন্যান্য প্রবাহ-নির্ভর পদ্ধতিগত ত্রুটিগুলিকে মিটমাট করে। হেফাজত স্থানান্তর ইনস্টলেশনগুলি সাধারণত পরিমাপ পরিমাপের সম্পূর্ণ পরিসীমা জুড়ে ±0.5% নির্ভুলতা অর্জনের জন্য মাল্টি-পয়েন্ট লাইনারাইজেশন নিয়োগ করে।

দ্বি-দিকনির্দেশক প্রবাহ ক্রমাঙ্কন

রিভার্সিং ফ্লো সহ জলের সিস্টেমগুলি-যেমন ব্যাকওয়াশ চক্র বা জোয়ার-ভাটা প্রভাবিত পাইপলাইনগুলির-উভয় প্রবাহের দিকের ক্রমাঙ্কন প্রয়োজন৷ অতিস্বনক ওয়াটার ফ্লো মিটারের ক্ল্যাম্প সাধারণত দ্বি--দিক পরিমাপ করে, তবে সঠিকতা ফরোয়ার্ড এবং রিভার্স প্রবাহের মধ্যে আলাদা হতে পারে।

প্রতিটি দিকের জন্য আলাদাভাবে ক্রমাঙ্কন করুন, স্বাধীন সংশোধনের কারণ স্থাপন করুন। কিছু ট্রান্সমিটার দ্বৈত ক্রমাঙ্কন বক্ররেখা সংরক্ষণ করে-একটি ধনাত্মক প্রবাহের জন্য এবং অন্যটি ঋণাত্মক প্রবাহের জন্য-স্বয়ংক্রিয়ভাবে পরিমাপিত প্রবাহের দিকনির্দেশের উপর ভিত্তি করে যথাযথ সংশোধনগুলি প্রয়োগ করে।

উভয় দিক থেকে শূন্য স্থিতিশীলতা যাচাই করুন। পূর্ববর্তী প্রবাহের দিক নির্বিশেষে মিটারের স্পেসিফিকেশনের মধ্যে শূন্য নির্দেশ করা উচিত। ফ্লো রিভার্সালের পরে ক্রমাগত অফসেট অসমমিতিক ট্রান্সডুসার মাউন্টিং বা অ্যাকোস্টিক কাপলিং সমস্যার পরামর্শ দেয়।

নিয়ন্ত্রক সম্মতি এবং মান

আনুষ্ঠানিক ক্রমাঙ্কন প্রয়োজনীয়তা এখতিয়ার এবং প্রয়োগের ধরন দ্বারা পরিবর্তিত হয়, তবে বেশ কয়েকটি মান জল প্রবাহ পরিমাপের অনুশীলনগুলিকে নিয়ন্ত্রণ করে।

ISO/IEC 17025 স্বীকৃতি

লিগ্যাল মেট্রোলজি, কাস্টডি ট্রান্সফার, বা মানের সিস্টেম কমপ্লায়েন্সের জন্য ক্রমাঙ্কন পরিষেবাগুলি সম্পাদনকারী ল্যাবরেটরিগুলি সাধারণত ISO/IEC 17025 স্বীকৃতি ধারণ করে। এই আন্তর্জাতিক মান পরীক্ষা এবং ক্রমাঙ্কন পরীক্ষাগারের জন্য প্রয়োজনীয়তা নির্দিষ্ট করে, দক্ষতা, নিরপেক্ষতা এবং ধারাবাহিক অপারেশন নিশ্চিত করে।

স্বীকৃত ক্রমাঙ্কনগুলি তৃতীয়-পক্ষের নিরীক্ষিত পদ্ধতি, সরঞ্জাম এবং কর্মীদের যোগ্যতার মাধ্যমে উচ্চতর আত্মবিশ্বাস প্রদান করে। ISO 17025 পরীক্ষাগার থেকে ক্রমাঙ্কন শংসাপত্রের মধ্যে বিশদ অনিশ্চয়তার বিবৃতি রয়েছে এবং তুলনার একটি অবিচ্ছিন্ন শৃঙ্খলের মাধ্যমে জাতীয় মানগুলির সন্ধানযোগ্যতা প্রদর্শন করে।

ফিল্ড রেফারেন্স হিসাবে ব্যবহৃত ফ্লো মিটারের পোর্টেবল ক্ল্যাম্পের বর্তমান ISO 17025 ক্রমাঙ্কন থাকা উচিত

ISO 12242 অতিস্বনক ট্রানজিট-টাইম মিটার

এই আন্তর্জাতিক মান ট্রানজিট-সময় পরিমাপের নীতিগুলি ব্যবহার করে অতিস্বনক তরল ফ্লোমিটারগুলির জন্য প্রয়োজনীয়তা এবং সুপারিশগুলি নির্দিষ্ট করে৷ এটি পারফরম্যান্স বৈশিষ্ট্য, পরীক্ষার পদ্ধতি, এবং অতিস্বনক প্রযুক্তির জন্য নির্দিষ্ট ইনস্টলেশন প্রয়োজনীয়তা কভার করে।

ISO 12242 নির্ভুলতা ক্লাস সংজ্ঞায়িত করে, ক্লাস 1.0 মিটার ±1% নির্ভুলতা এবং ক্লাস 1.5 মিটার ±1.5% নির্দিষ্ট প্রবাহ ব্যাপ্তির উপর নির্ভুলতা প্রদান করে। ক্রমাঙ্কন পদ্ধতির রেফারেন্স শর্তের অধীনে দাবিকৃত নির্ভুলতা শ্রেণীর সাথে সম্মতি প্রদর্শন করা উচিত।

স্ট্যান্ডার্ড পরিবেশগত প্রভাবগুলিকে সম্বোধন করে: তাপমাত্রার প্রভাব, চাপের প্রভাব, প্রবাহ প্রোফাইল সংবেদনশীলতা এবং ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য। বিস্তৃত ক্রমাঙ্কনের মধ্যে শুধুমাত্র মৌলিক প্রবাহ নির্ভুলতা যাচাই নয়, এই প্রভাবের কারণগুলি পরীক্ষা করা অন্তর্ভুক্ত।

জল উপযোগ প্রবিধান

মিউনিসিপ্যাল ​​ওয়াটার ইউটিলিটিগুলি বিলিং মিটারের নির্ভুলতা নিয়ন্ত্রণকারী প্রবিধানের সম্মুখীন হয়। অনেক এখতিয়ারের প্রাথমিক যাচাইকরণ, পর্যায়ক্রমিক পুনঃক্রমিককরণ এবং ফিল্ড টেস্টিং প্রোগ্রামের প্রয়োজন হয় যাতে গ্রাহকদের পানি ব্যবহারের জন্য ন্যায্যভাবে চার্জ করা হয়।

ক্ল্যাম্পন ফ্লো মিটার সমস্ত এখতিয়ারে সরাসরি বিলিং অ্যাপ্লিকেশনের জন্য অনুমোদিত নাও হতে পারে{0}}স্থানীয় প্রবিধানগুলি পরীক্ষা করুন৷ এই ডিভাইসগুলি সাধারণত প্রাথমিক বিলিং যন্ত্রের পরিবর্তে চেক মিটার বা অস্থায়ী পরিমাপের সরঞ্জাম হিসাবে কাজ করে, যদিও কিছু নতুন মডেল রাজস্ব মিটারিংয়ের জন্য OIML R49 বা AWWA C715 এর মতো অনুমোদনের মান পূরণ করে।

নথিভুক্ত ক্রমাঙ্কন ইতিহাস অডিটের সময় সম্মতি প্রদর্শন করে। জাতীয় মান, ক্রমাঙ্কন ব্যবধান, এবং পরীক্ষার ফলাফলের সন্ধানযোগ্যতা দেখানো রেকর্ডগুলি বজায় রাখুন। ইউটিলিটিগুলি ইনস্টল করা জনসংখ্যার মধ্যে পরিসংখ্যানগত আস্থা বজায় রাখার জন্য বার্ষিক ক্রমাঙ্কন সুবিধার মাধ্যমে মিটারের একটি শতাংশ ঘোরানো মিটার পরীক্ষার প্রোগ্রামগুলি বাস্তবায়ন করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কত ঘন ঘন আমি একটি পুনরায় ক্যালিব্রেট করা উচিতঅতিস্বনক ফ্লো মিটারে-ক্ল্যাম্পপানির জন্য?

স্ট্যান্ডার্ড অনুশীলন বেশিরভাগ জল পরিমাপ অ্যাপ্লিকেশনের জন্য বার্ষিক ক্রমাঙ্কনের সুপারিশ করে। কম-সমালোচনা প্রক্রিয়া পর্যবেক্ষণ 2-4 বছর পর্যন্ত প্রসারিত হয়, যখন হেফাজত স্থানান্তর বা বিলিং অ্যাপ্লিকেশনগুলির জন্য ত্রৈমাসিক যাচাইকরণের প্রয়োজন হতে পারে৷ আপনার এখতিয়ারে প্রস্তুতকারকের স্পেসিফিকেশন এবং নিয়ন্ত্রক প্রয়োজনীয়তা ন্যূনতম ব্যবধান নির্ধারণ করে, তবে ডায়াগনস্টিক বৈশিষ্ট্যগুলি ব্যবহার করে শর্ত-ভিত্তিক পর্যবেক্ষণ নির্ধারিত ক্রমাঙ্কনের মধ্যে প্রবাহ সনাক্ত করতে সহায়তা করে।

আমি কি পাইপ থেকে না সরিয়ে আল্ট্রাসনিক মিটারে একটি ক্ল্যাম্প-কে ক্যালিব্রেট করতে পারি?

হ্যাঁ, সাইটের-প্রসেস ক্রমাঙ্কন ট্রান্সডুসার না সরিয়েই কাজ করে। একই পাইপ বিভাগে একযোগে অপারেটিং একটি ক্যালিব্রেটেড রেফারেন্স স্ট্যান্ডার্ডের সাথে মিটার রিডিং তুলনা করুন, বা একটি ভলিউমেট্রিক সংগ্রহ সিস্টেমে প্রবাহকে সরিয়ে দিন। মিটারের K-ফ্যাক্টর সমন্বয় বৈশিষ্ট্য তুলনা ফলাফলের উপর ভিত্তি করে ক্ষেত্রের সংশোধনের অনুমতি দেয়। এই অ-আক্রমনাত্মক ক্রমাঙ্কন ক্ষমতা হল ল্যাবরেটরি ক্রমাঙ্কনের জন্য অপসারণের জন্য ইনলাইন মিটারের উপর প্রযুক্তির-ক্ল্যাম্পের একটি মূল সুবিধা।

জলের জন্য অতিস্বনক ফ্লো মিটারে একটি ক্ল্যাম্প- ক্যালিব্রেট করার পরে আমি কী নির্ভুলতা আশা করতে পারি?

Properly configured meters achieve 1-3% accuracy without field calibration. On-site process calibration against NIST-traceable reference standards improves accuracy to 0.5-1% when pipe conditions and installation quality are optimal. Factors limiting accuracy include pipe wall thickness variation, flow profile disturbances from nearby fittings, and Reynolds number effects at low flow rates. Thick-walled pipes (wall thickness >ব্যাসের 10%) বা গুরুতরভাবে ক্ষয়প্রাপ্ত অবস্থা ক্রমাঙ্কনের পরেও 2-3% এর চেয়ে ভাল অর্জন করতে পারে না।

তাপমাত্রা কি পানির জন্য অতিস্বনক ফ্লো মিটারের ক্রমাঙ্কনকে প্রভাবিত করে?

তাপমাত্রা পরিমাপকে দুটি উপায়ে প্রভাবিত করে। জলের শব্দের গতি প্রতি ডিগ্রী 2.4 মি/সেকেন্ড পরিবর্তিত হয়, যা আল্ট্রাসাউন্ড ট্রানজিট সময়ের গণনাকে প্রভাবিত করে-আরটিডি সেন্সর দিয়ে সজ্জিত থাকাকালীন বেশিরভাগ মিটারে স্বয়ংক্রিয় তাপমাত্রার ক্ষতিপূরণ অন্তর্ভুক্ত থাকে। তাপমাত্রাও পাইপের মাত্রার তাপীয় প্রসারণ ঘটায়, যদিও এই প্রভাবটি সাধারণত<0.5% over normal water system temperature ranges. Perform calibration at representative operating temperatures, or use temperature sensors for real-time correction. Rapid temperature changes create temporary drift until thermal equilibrium reestablishes, so allow stabilization time before critical measurements.

ডেটা সোর্স

KOBOLD USA - ফ্লো মিটারে ক্রমাঙ্কনের তাত্পর্য (2025)

ISO 12242:2012 - বন্ধ নালীতে তরল প্রবাহের পরিমাপ – অতিস্বনক ট্রানজিট-তরলের জন্য সময় মিটার

NIST স্পেশাল পাবলিকেশন 250-73 - NIST ক্যালিব্রেশন সার্ভিসেস ফর ওয়াটার ফ্লোমিটার

Transcat ISO/IEC 17025 স্বীকৃত ক্রমাঙ্কন পরিষেবা

U-F-M BV - ক্ল্যাম্প সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্ন-আল্ট্রাসনিক ফ্লোমিটারে (2022)

Physikalisch-Technische Bundesanstalt & Flexim GmbH - একটি নতুন ক্রমাঙ্কন পদ্ধতির জন্য অতিস্বনক ক্ল্যাম্প-ফ্লোমিটারে (2015)

ওকলাহোমা স্টেট ইউনিভার্সিটি এক্সটেনশন - পোর্টেবল আল্ট্রাসোনিক ফ্লোমিটারের জন্য পর্যালোচনা এবং অপারেশনাল নির্দেশিকা (2017)

অ্যাটলাস সায়েন্টিফিক - ফ্লো মিটার ক্রমাঙ্কনের চূড়ান্ত নির্দেশিকা (2025)
